Высоко – и низкопоточные диализаторы FX

Диализаторы FX-класса

Инновации на всех уровнях

  • Современный дизайн диализаторов FX-класса
  • Эффективное удаление уремических токсинов благодаря мембране Helixone®
  • Стерилизация паром INLINE
  • Доступны варианты исполнения для низкого потока и высокого потока

Особенности

Модельный ряд диализаторов FX

Диализаторы FX

Несколько современных технологий были объединены, чтобы создать отличительные функциональные особенности диализаторов FX.

Геометрия пучка волокон, наноструктура мембраны волокна, порт подачи крови и конструкция корпуса, все это обеспечивают преимущества с точки зрения производительности, гемодинамики, потока диализата, а также безопасности и управляемости процедуры очистки крови.

Поток крови в диализаторах FX

Расположение входного отверстия на боковой части крышки способствует однородному току крови

Усовершенствованный дизайн и улучшенная гемодинамика

  • Расположение входного отверстия на боковой части крышки способствует однородному току крови, избегая создания зон застоя в области крышки диализатора.
  • Крайне низкий риск перегиба магистралей

Радиальный поток диализата

  • Радиальное распределение диализата благодаря конструкции «башенок»
  • Высокая плотность капилляров и специальная микроволновая структура волокон, чтобы избежать канализирования диализата.
  • Сочетание этих функций позволяет обеспечивать постоянную производительность всех FX диализаторов во время всей процедуры лечения.

Оптимальные размеры волокна

  • Уменьшенный внутренний диаметр и толщина стенок волокна увеличивают внутреннюю фильтрацию и минимизируют распространяющееся сопротивление
  • Значительное увеличение эффективности диффузионного и конвективного механизмов очищения, позволяет  удалять широкий спектр уремических токсинов
Корпус диализатора FX

Вес диализатора

  • Вес диализатора является решающим фактором в снижении расходов на транспортировку и утилизацию отходов
  • Корпус диализаторов FX изготовлен из полипропилена, что  намного легче, по сравнению с широко используемым поликарбонатом
  • Результат: Масса диализаторов FX примерно в два раза меньше, чем у большинства диализаторов
  • FX60 = 105 гр

Технологии

 Helixone® — передовая мембрана из полисульфона

  • Специальная технология вытягивания волокна (Нано контролируемая спиннинговая технология, NCS™) обеспечивает создание  высокодифференцированных пор мембраны Helixone®, распределяя их на внутреннем сепарационном слое мембраны1,2
  • В отличие от обычных пор, которые были грубыми и неровными, поры во внутреннем слое мембраны Helixone® гладкие и цилиндрические
  • Это уменьшает сопротивление молекул при прохождении через поры и позволяет усилить их удаление

Обычные поры

Обычные поры

Поры мембраны Helixone®

Поры мембраны Helixone®

Мембрана Helixone® была специально разработана для удовлетворения потребностей при назначении низкопоточной и высокопоточной терапии:

  • Более равномерное распределение пор
  • Расчетное увеличение среднего размера пор: 1,8 нм (low-flux) и 3,3 нм (high-flux)
  • Повышенная производительность в расчете на единицу поверхности площади

NCSTMрезультат в оптимизированном профиле пор и большем их среднем размере

Производительность (K0) на единицу поверхности площади m²

Стерилизация паром INLINE – обеспечение чистоты

Отсутствие остаточных химических веществ. Минимальный объем промывки. Снижение расходов.

Процесс стерилизация паром INLINE

Стерилизация паром INLINE – как это работает

  1. Диализный и кровяной компартменты диализатора непрерывно промываются паром при температуре выше 121°C, минимум 15 минут. Промывание  горячим паром без химических компонентов приводит к чрезвычайно низким уровням остаточных веществ
  2. Промывка диализатора стерильной водой
  3. Каждый диализатор проверяется на целостность волокна с использованием у стерильного воздуха и стерильной воды
  4. Диализаторы просушиваются стерильным горячим воздухом
  5. После просушки порты входа и выхода крови закрывают

Стерилизация паром INLINE – преимущества

  • Высокая степень чистоты, стерильность и апирогенность диализатора без каких-либо потенциально вредных остатков от стерилизации
  • Стерилизация паром INLINE не влияет на биосовместимость мембран
  • Минимальный объем  промывки (500 лм) способствует оптимизации  использования ресурсов, что сокращает затраты и время на подготовку к работе
  • Диализаторы  поставляются сухими, что минимизирует риск контаминации или роста бактерий

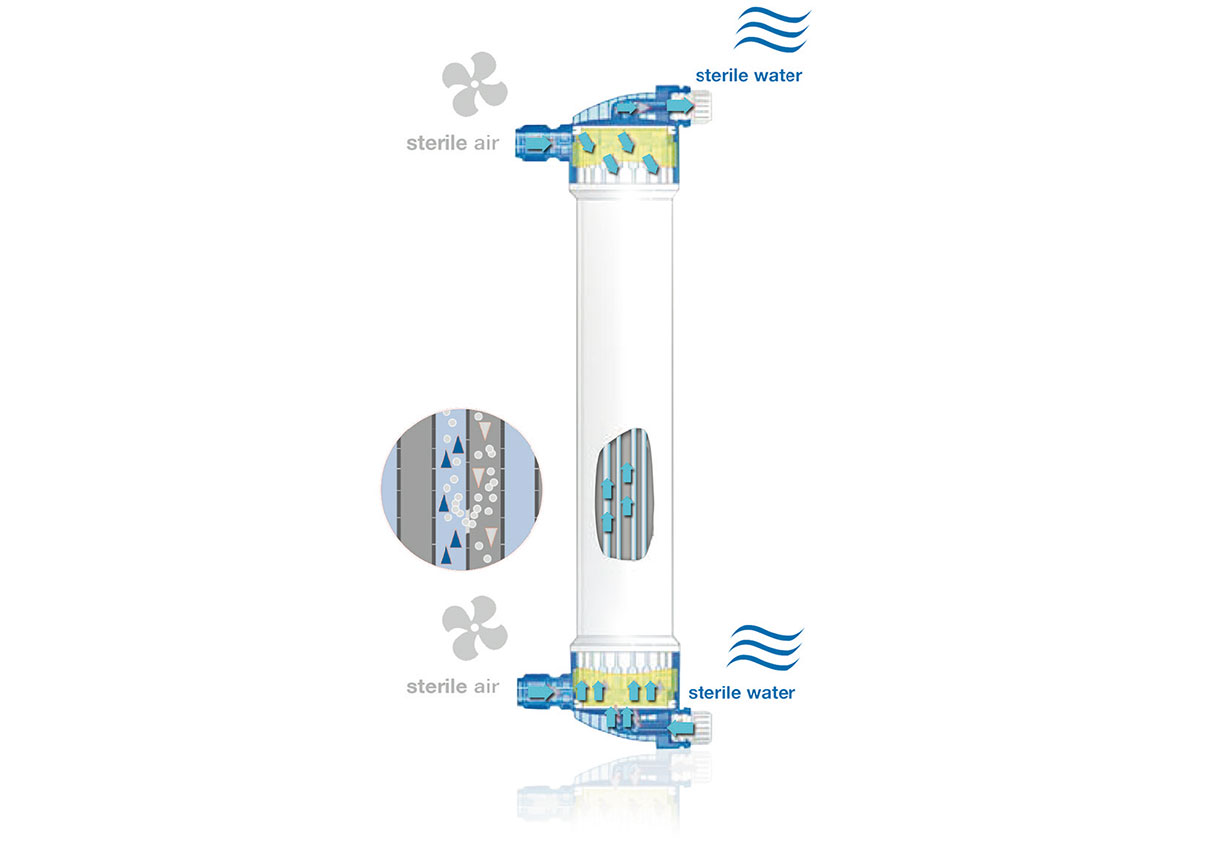

Integrity test of fibers

Тестирование целостности волокна

  • Все диализаторы должны пройти тест на появление пузырьков воздуха, как часть процесса стерилизации паром INLINE
  • Стерильный воздух нагнетается в компартмент для диализата, в то время как в компартмент для крови содержит стерильную воду
  • В случае наличия дефектов в мембране волокна возникает утечка воздуха с образованием пузырьков
  • Появление пузырьков отслеживается в специальной камере автоматически. Поврежденные диализаторы отбраковываются
  • Этот тест на целостность минимизирует риск разрывов волокна и попадания крови в диализат
Узнать больше
Насос ГДФ

5008 CorDiax и 5008S CorDiax

HighVolumeHDF® так же просто, как ГД.

1 Bowry, S.K.: Nano-controlled membrane spinning technology: Regulation of pore size, distribution and morphology of a new polysulfone dialysis membrane. In Hemodialysis Technology (eds: Ronco, C., La Greca, G.) Contributions to Nephrology, Vol. 137: 85-94 (2002)

2 Ronco, C., Nissenson, A.R.: Does nanotechnology apply to dialysis? Blood Purification 19: 347-352 (2001)
